礦用永磁耦合聯軸器過載保護研究

點擊量：2689   日期：2019-03-13

    摘要

    文章介紹了利用Ansoftmaxwell有限元模擬分析及實驗,研究應用于煤礦井下的磁力耦合聯軸器的過載保護問題,并通過實驗數據繪制出機械特性曲線。從機械特性曲線可以看出:輸出扭矩值在達到磁力耦合器的最大轉矩后,隨著轉差增大,輸出轉矩、轉速降低,電動機的輸入功率小于電動機在最大轉矩時的功率,說明此磁力耦合聯軸器具備過載保護性能。

    關鍵詞：磁力耦合聯軸器;過載保護;有限元分析;機械特性曲線;

    永磁耦合聯軸器主要利用電磁轉換原理進行能量傳遞和調速，是通過導體和永磁體之間的氣隙實現由電動機到負載的轉矩傳輸裝置，利用其可實現電動機和負載間無機械連接的傳動方式。永磁聯軸器與機械式聯軸器的根本區別在于主動軸與從動軸之間不用任何機械的或液力的聯接，從而可實現對回轉件進行動力傳遞。這一獨特優點使永磁聯軸器在煤礦井下應用具備較大優勢，但刮板輸送機和帶式輸送機是目前國內煤礦井下和地面廣泛使用的運輸設備，其常常因落煤過多或大體積塊料卡堵事故造成突然過載或堵轉，進而損壞電動機或傳動機構;同時刮板輸送機起動頻繁，一般每小時起動不少于6次，起動經常是在滿載或過載狀態下進行，這不但使鏈條受到很大沖擊，而且經常會造成電機過熱，影響設備的使用壽命，因此本文主要針對恒轉矩的磁力耦合聯軸器在負載端因特殊原因卡死或超載時，能否對電機起到過載保護作用進行分析與探討。

    永磁耦合器的過載保護有限元模擬分析

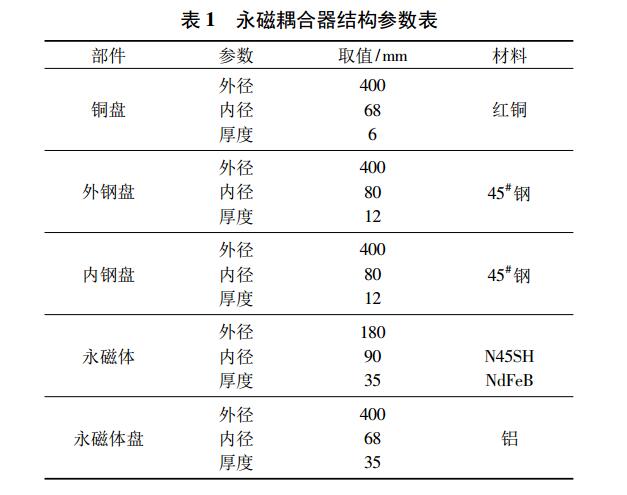

    永磁耦合器的三維結構圖如圖1所示，它主要是由兩個銅盤、兩個鑲嵌永磁體的鋁盤等零件構成。其中的兩個銅盤分別和外鋼盤鋼架固定在一起，并與電機驅動軸連接。另外的兩個鑲嵌永磁體的鋁盤和內鋼盤鋼架固定在一起，與負載軸連接。永磁耦合器依靠渦電流產生感應磁場，與永磁體產生的磁場交互作用，實現扭矩傳遞。本次實驗的永磁耦合器的結構及參數如下:在永磁體旋轉盤上裝有2對磁極，磁鐵厚度為15mm，永磁體與銅盤的氣隙為12mm，銅盤厚度6mm、直徑為400mm。鋼盤厚度12mm、直徑為440mm，對此耦合聯軸器的結構進行過載保護試驗研究。

    首先通過有限元maxwell軟件，模擬在不同的轉差情況下，輸出扭矩與轉速的關系，永磁耦合器的機械特性，如圖2所示。從模擬圖上可以看出，隨著轉速的降低，也就是在轉差逐漸增大的情況下，輸出的扭矩也逐漸增大，這正是永磁耦合器的穩定工作區域，當輸出轉矩達到某一最大值時，轉矩將不再變化，即其機械特性曲線近似“矩形”。從模擬結果來看，該結構的永磁耦合聯軸器的能傳遞的最大轉矩約為85N?m，當運行過程中出現過載時，轉速急劇下降，所傳遞的扭矩不變，由功率表達式P=T?Ω可知，在負載轉矩超過耦合器的最大轉矩時，電動機的輸出功率并沒有增大，而是在減小，說明此永磁耦合聯軸器具有過載保護性能。

    過載保護性能實驗
    為進一步研究此永磁耦合聯軸器的過載保護性能，對耦合器進行了實際實驗研究。在此實驗的過程中，電動機額定轉速為900r/min，從實驗結果看，當輸出轉速降低時，即轉差增大時，磁力耦合器傳遞的扭矩在不斷增大，當傳遞的扭矩大于耦合器最大轉矩時(人為使負載堵轉)，此時耦合器的輸出轉矩又有減小的趨勢，這說明在發生堵轉時電動機的輸出功率將更小，也就是說，耦合器對電動機具有過載保護能力。

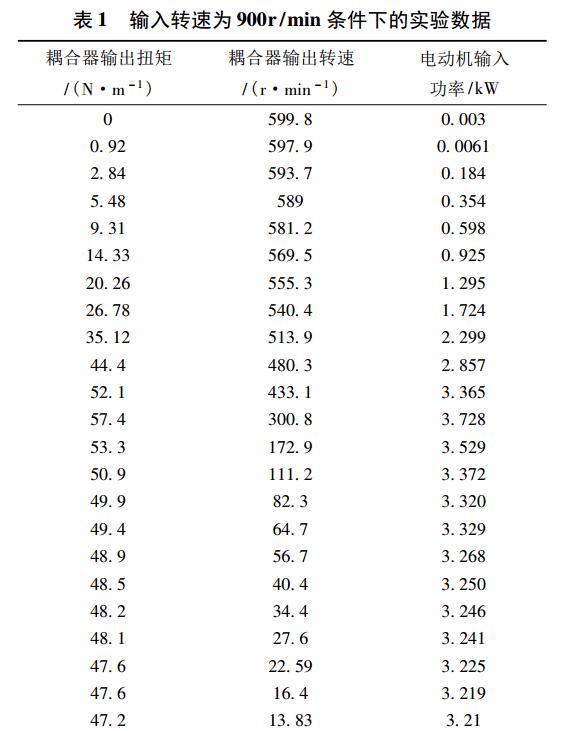

實驗電動機的額定功率為37kW，實驗過程是:選定頻率后先空載起動使電動機達到穩定轉速，然后逐步加載，記錄儀表所測得的輸入、輸出轉速、轉矩、功率及效率。永磁耦合器在電動機給定頻率為30Hz(轉速為900r/min)時的實驗數據見表1。

    結論

    1)烏海肥煤不易破碎也不易泥化，其中硫鐵礦及其共生體相對于煤本身更不易破碎。
    2)烏海煤樣適宜浮選的粒度級較多，但比較難選，必須選取合理的藥劑及藥劑配比以獲得高產率低灰分的精煤。
    3)不同粒度級煤中硫分分布從低密度級到高密度級分布趨勢先降后升，說明有機硫所占比例較高，在1.8～1.9g/cm3密度級硫分激增，證明這個密度級產物中的硫鐵礦所占比例偏高。

    文章通過試驗得到了不同粒度級不同密度級煤樣中硫含量的分布規律，為進一步脫硫分選提供了理論依據。
