工信部推薦：沃弗發明專利產品臥式油冷型永磁調速器入選國家工業節能技術應用指南與案例

點擊量：2692   日期：2018-10-10

(二十四)臥式油冷永磁調速器技術

1.技術所屬領域及適用范圍

適用于大功率負載設備節能調速.

2.技術原理及工藝

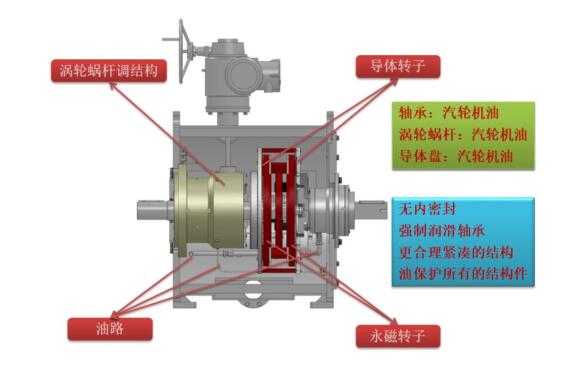

采用永磁調速器技術,通過調節從動轉子與主動轉子之間的氣隙(距離)的大小,控制從動轉子所處位置的磁場大小,進而控制電機轉速與輸出轉矩.可取代風機、水泵等電機系統中控制流量和壓力的閥門或風門擋板,實現高效調速.設備結構圖如下:

3.技術指標
(1)效率高達 97%;
49
(2)傳遞功率 0~5000kW;(3)配套電機級數 2、4、6、8、10、12 等;(4)調速精度 1%;(5)連續運行時間 40000h.

4.技術功能特性

(1)減振效果明顯;(2)帶緩沖的軟啟動;

(3)允許較大的安裝對中誤差;(4)壽命長,體積小,安裝方便.

5.應用案例
國電鎮江大港電廠引風機新增永磁調速器項目.技術提供單位為安徽沃弗電力科技有限公司.
(1)用戶情況說明
2015 年國電鎮江大港熱電廠將#3 機組擴容為 15MW機組,將原 560kW引風機擴容為 1400kW/990rpm.
(2)實施內容與建設周期
2015 機組擴容時,引風機新增臥式油冷型永磁調速器.
實施周期 30 天.
(3)節能減排效果及投資回收期按機組年運行8000h來說,年節約電量為368.16 萬kW?h,折合 1487.3 tce.投資回收期 6 個月.
6.未來五年推廣前景及節能減排潛力
預計未來 5 年,推廣應用比例可達到 5%,可形成節能 3.5萬 tce/a,減排 CO2 9.45 萬 t/a.
